有线通信的畅通和电力的输送有赖于电缆线路的正常运行。一旦线路发生障碍，就会造成通信及时查出故障并迅速予以排除，就会造成很大的经济损失和不良的社会影响。因而，电缆故障测试仪是维护各种电缆的重要工具。电缆故障智能测试仪采用了多种故障探测方式，应用当代最先进的电子技术成果和器件，采用计算机技术及特殊性电子技术，结合本公司长期研制电缆测试仪的成功经验而推出的高科技，智能化，功能全的全新产品。

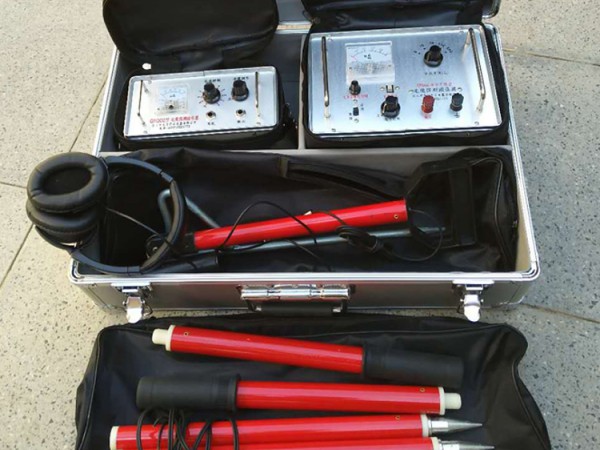

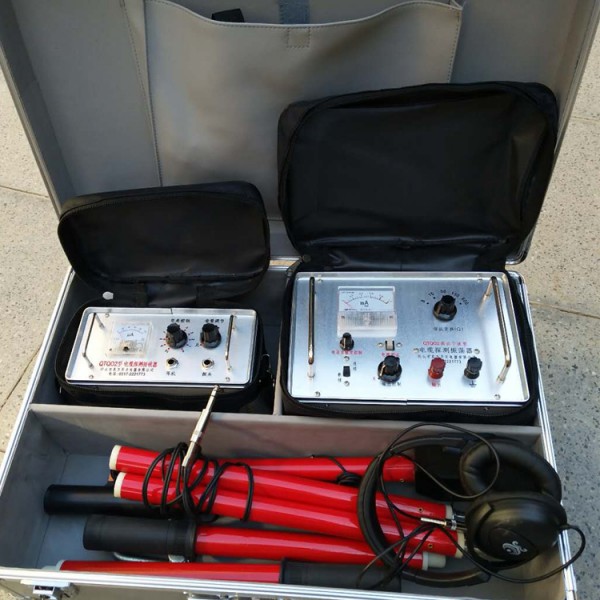

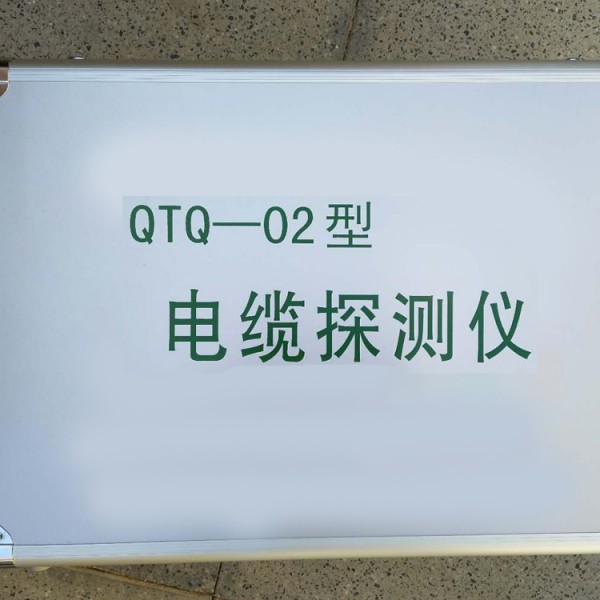

QTQ-02新型电缆故障测试仪是一套综合性的电缆故障探测仪器。能对电缆的高阻闪络故障，高低阻性的接地，短路和电缆的断线，接触不良等故障进行测试，若配备声测法定点仪，可准确测定故障点的精确位置。特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。
二、电缆探测仪特点
1、功能齐全
测试故障安全、迅速、准确。仪器采用低压脉冲法和高压闪络法探测，可测试电缆的各种故障，尤其对电缆的闪络及高阻故障可无需烧穿而直接测试。
2、试精度高
仪器采用高速数据采样技术，A/D采样速度为100MHz，使仪器读取分辨率为1m，探测盲区为1m。
3、智能化程度高
测试结果以波形及数据自动显示在大屏幕液晶显示屏上，判断故障直观。并配有全中文菜单显示操作功能，无需对操作人员作专门的训练。
4、具有波形及参数存储，调出功能
采用非易失性器件，关机后波形、数据不易失。
5、具有双踪显示功能。
可将故障电缆的测试波形与正常波形进行对比，有利于对故障进一步判断。
6、具有波形扩展比例功能。
改变波形比例，可扩展波形进行精确测试。
7、可任意改变双光标的位置，直接显示故障点与测试点的直接距离或相对距离。
8、具有根据不同的被测电缆随时修改传播速度功能。
9、小体积便携式外形，内装可充电的电池供电，方便携带和使用。
三、电缆探测仪参数
1、应用范围及用途
仪器可测试各种型号的电力电缆（电压等级1KV～35KV）和市话电缆、调频通信电缆、同轴电缆及金属架空线路上发生的短路、接地、高阻泄漏，高阻闪络性故障和电缆的断线、接触不良等故障。并可测试电缆的长度和电波在电缆上的传播速度。
2、最远测试距离：32km (明线可达100km)
3、探测盲区： 1m
4、读数分辨率： 1m
5、功耗： 5VA
6、使用条件： 环境温度： 0℃～＋40℃
极限温度： －10℃～＋50℃
相对湿度： ≤90%
7、体积：225mm×165mm×125mm
8、重量：10kg
